Высококонцентрированный жидкий аммиак из конденсатора поступает в испаритель, где кипит при отрицательной температуре, охлаждая пластины испарителя. Таким образом осуществляется охлаждение холодильной и морозильной камеры внутри холодильника.
Слабый раствор из кипятильника стекает в абсорбер, где охлаждается окружающей средой до начала температуры абсорбции. Выходящие из испарителя пары аммиака так же поступают в абсорбер навстречу охлажденному слабо концентрированному раствору. В абсорбере происходит процесс поглощения (абсорбции) паров аммиака слабым раствором. При этом выделяется некоторое количество теплоты, котороя отводится в окружающую среду, посредством вентиляционных решеток в стене кемпера за холодильником.
К слову, в зимний сезон эти решетки можно закрыть специальными заглушками либо просто заклеить скотчем и тем самым не только перекрыть приток холодного воздуха в автодом, но и обрести помощника для вашей Truma.

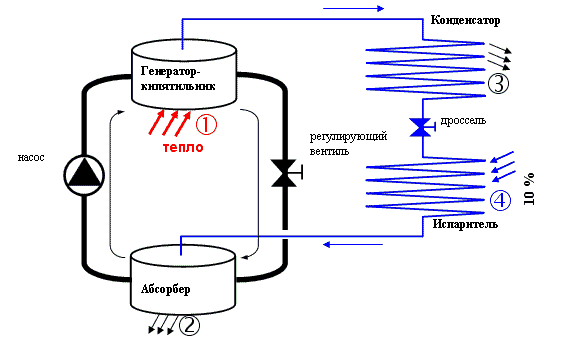

Абсорбционный цикл
Образовавшийся в абсорбере концентрированный водо-аммиачный раствор подается термонасосом в генератор (кипятильник). Циркуляция водно-аммиачного раствора происходит непрерывно, пока обогреваются кипятильник и термонасос. Таким образом в абсорбционных холодильниках роль всасывающей части механического компрессора выполняет абсорбер, а нагнетательной части – термонасос.
Итак, подведем итог. Холодильный агрегат состоит из нескольких основных частей:
Генератор (кипятильник). Вырабатывает аммиачный пар и поднимает слабый раствор на высоту слива в абсорбер.
Конденсатор. Конденсирует пары аммиака, делая пар высококонцентрированным.
Нагреватель. Производит нагрев водно-аммиачного раствора в генераторе.
Абсорбер. Там, где пары аммиака поглощаются водой (абсорбция).
Испаритель. Испаряет жидкий аммиак с отводом тепла.
Все элементы соединены друг с другом бесшовными трубами по средством газовой сварки.
Нагреватель абсорбера может работать как от электричества, так и от любого вида горючего топлива: бензина, газа или на худой конец дров (в Африке даже применяются холодильники работающие от тепла солнца!). Суть при этом не меняется. Важно, что происходит нагрев водно-аммиачного раствора (и не важно с помощью чего) и циркуляция его в холодильном агрегате. Постоянное испарение аммиака из раствора и последующее его растворения в воде и обеспечивает отвод тепла из холодильной камеры, а именно прямое назначение холодильника-охлаждать ваши продукты!
Газовый холодильник

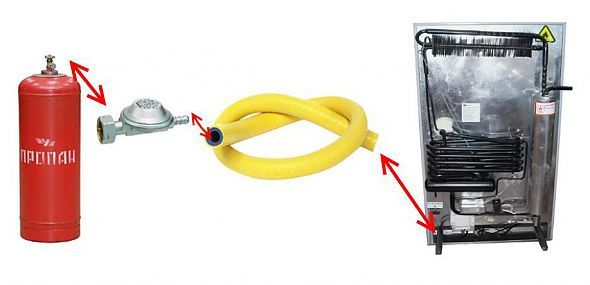

Холодильники, устанавливаемые в дома на колесах могут работать как от пропана (природного газа) так и электричества, напряжением в 12В/220В.
